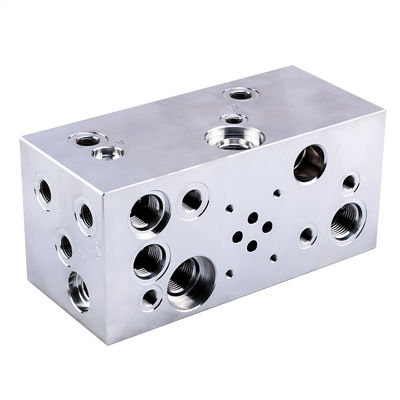

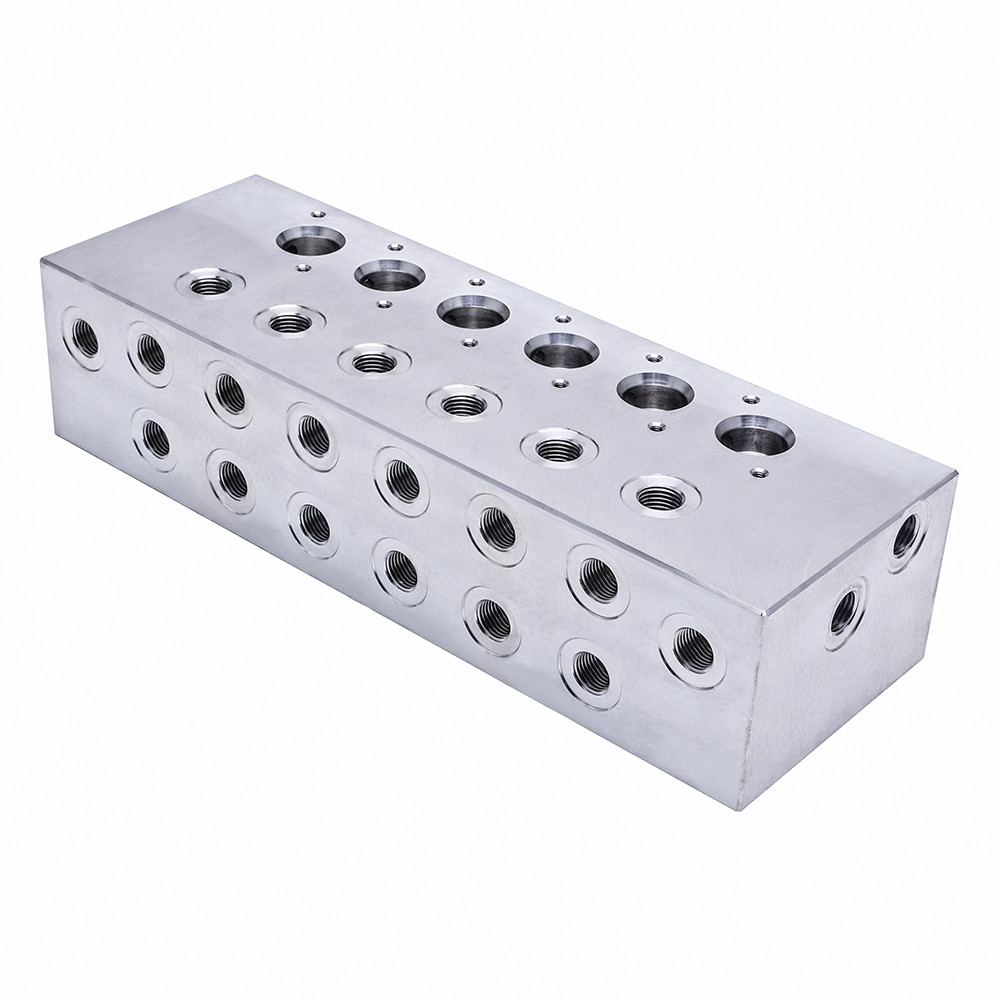

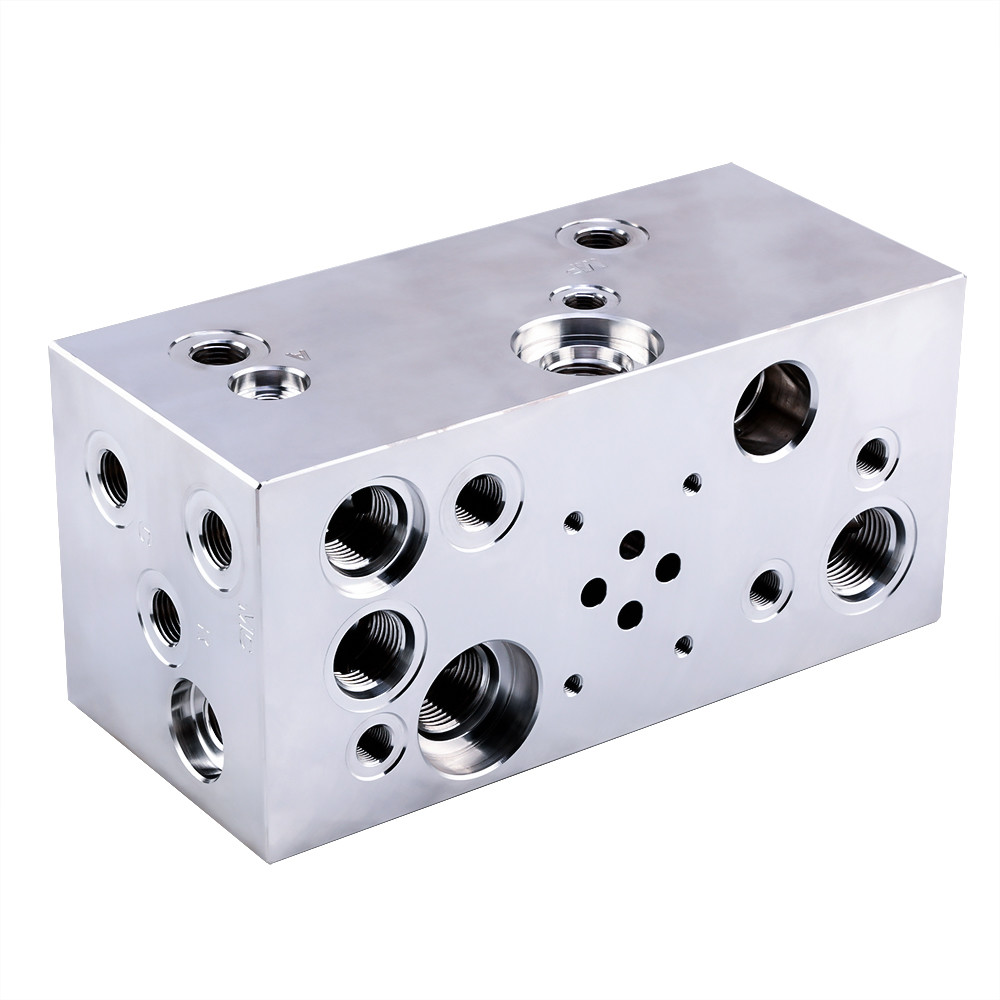

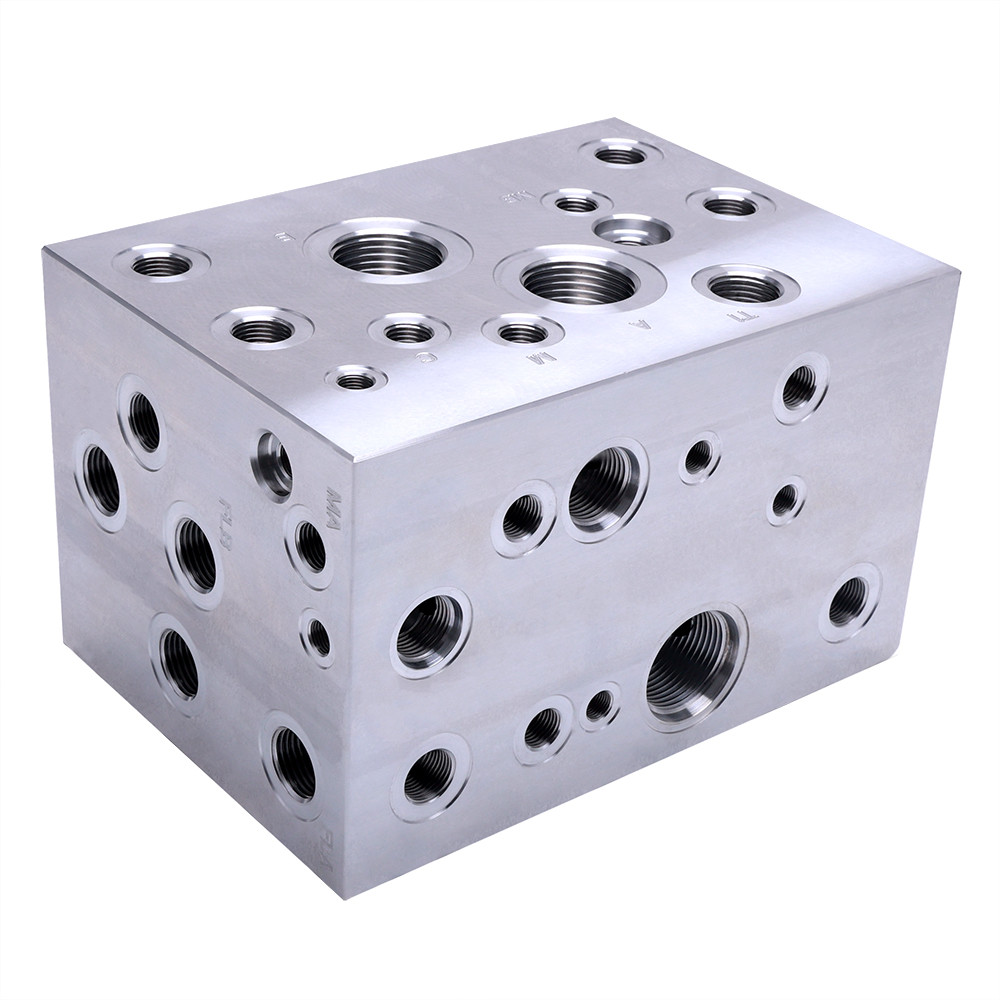

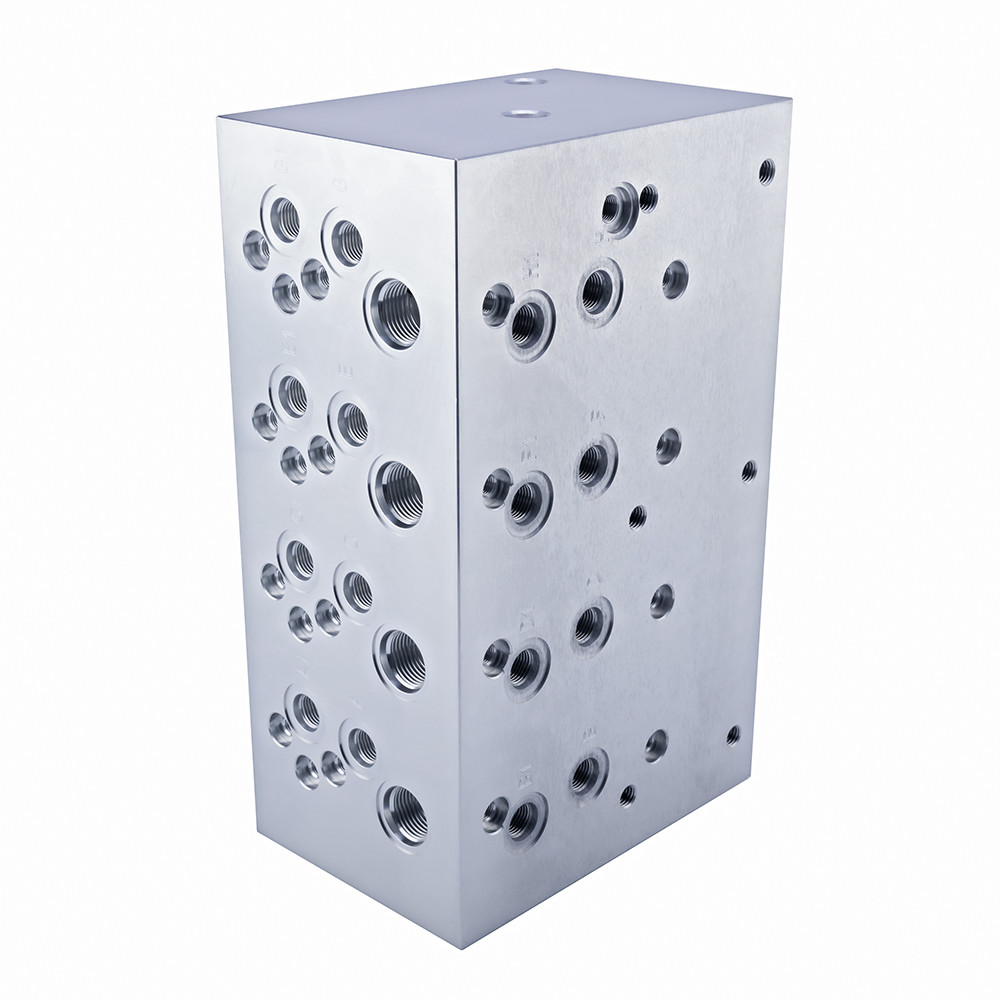

掘削機にCNCカスタム水力マニフォールドの適用

Name: 掘削機にCNCカスタム水力マニフォールドの適用
Brand: Dongguan Zhongwei Metal Products Co., Ltd
SKU: OEM-128
Price: 1.00 USD
Availability: InStock

製品の詳細

起源の場所: 広東,中国

ブランド名: Zhongwei

証明: ISO9001:2015, ISO13485:2016

モデル番号: OEM-128

支払いと配送条件

最小注文数量: 2

価格: Customized Negotiation

パッケージの詳細: カートン + 木製の箱

受渡し時間: 6~13 営業日

支払条件: L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

供給の能力: 10000Pcs/月

お問い合わせ

製品の詳細

製品の説明

製品の詳細

ハイライト:
                                                                                                                                                                                    CNC加工 液圧減圧バルブ, 掘削機 液圧減圧バルブ


バルブタイプ:	水力ブロック	材料:	アルミニウム6061
標準か非標準か:	顧客はカスタマイズされた要求などを提供します.	応用:	様々な水力システムに適用される
描画形式:	2D/(PDF/CAD)3D(IGES/STEP)	許容範囲:	0.01-0.05mm

バルブタイプ:	水力ブロック
材料:	アルミニウム6061
標準か非標準か:	顧客はカスタマイズされた要求などを提供します.
応用:	様々な水力システムに適用される
描画形式:	2D/(PDF/CAD)3D(IGES/STEP)
許容範囲:	0.01-0.05mm

製品の説明

掘削機にCNCカスタム水力マニフォールドの適用

液圧バルブブロックは,掘削機の液圧システムにおける中央制御ハブとして機能し,オイル配送,圧力および流量調節,および運用論理の調整を管理します.複数のバルブグループを統合することで掘削機の機能,掘削,回転,移動を正確に制御できるようにします. 掘削機は,掘削,回転,移動など

液圧バルブブロックの種類と機能

主弁ブロック - メイン機械操作制御器

主弁ブロックは,掘削機の水力システムのコアを形成し,ボケット,ブーム,アーム,回転プラットフォームを操作するために,主油回路の方向,圧力,流れを直接制御する,移動するメカニズムです

統合部品:主方向制御バルブ,主要救済バルブ,過負荷補充バルブ,流量制御バルブ
ブーム作戦:重荷下での安定した性能のために速度を調節しながら,引き上げ,下げ,位置付けを制御する
腕とバケットの制御:調整腕の延長/引き戻しとバケツの掘削/ダンピングを一貫したパワーのための圧力補償で
ローテーション管理水力ショックを最小限にするためにバッファバルブを組み込む間,プラットフォームの回転方向と速度を調整
旅行作戦:高低速切換能力を持つ左/右線運動を独立して制御する
システム保護:メインリレフバルブは最大システム圧力 (30-35MPa) を設定し,過負荷バルブはカビテーションを防止する

パイロットバルブブロック - 制御信号源

低圧油 (2-5MPa) を使って,パイロットバルブブロックは操作者の制御入力を主方向制御バルブを動かす水力信号に変換する.

統合部品:パイロットの方向制御弁, パイロットの救済弁, チェック弁
オペレーション翻訳:メカニカルハンドルの移動を比例した水力制御信号に変換する
精度制御:主弁のスピル移動によってステップレス速度調節を可能にします.
サーキット保護:パイロット・リフレッシュ・バルブ過剰な動作力による損傷に対する保護

補助バルブブロック - 特殊機能サポート

これらのバルブブロックは,特定の補助機能のための専用制御を提供し,メインバルブブロックと併用して動作します.

バッファーバルブ:プラットフォーム開始/停止サイクル中に水力ショックを軽減する
移動速度制限バルブ:効率的な輸送を可能にしながら,動作中に急速な移動を防ぐ
バーム保持バルブ:安定防止と引き上げ安全を確保するためにブーム位置を維持
切断器/グリップバルブ:ブレーカー周波数とグリップ操作を含む補助ツール機能を制御する

液圧バルブブロック材料と選択基準

掘削機の水力弁ブロックは,高圧 (30-40MPa),頻繁な振動,油腐食に耐える必要がある.材料の選択には,強さが優先される耐圧性,加工性,耐腐蝕性

45# 高品質の炭素構造鋼 (原材料)

張力強度 ≥600MPa,収力強度 ≥355MPaで,この材料は優れた加工能力とコスト効率を提供します.熱処理によりHB220-250硬度が達成され,磨きにより油路過粗さ ≤0が確保される..8μm 掘削機のメイン・パイロット・バルブブロックの90%以上に使用される

27SiMn合金構造鋼 (高圧用途)

耐張性 ≥835MPaと優れた衝撃強度を提供するこの合金,重用用途に適しています.熱処理と局所的な表面硬化 (HRC50-55) は耐磨性を向上させます.大型掘削機 (20トン以上) とブレーカー専用のバルブブロックに最適.

アルミ合金 (軽量溶液)

6061-T6アルミニウムは,アノイド化後,鋼の3分の1の重量と優れた耐腐蝕性を有します. 張力強度は低く (≥310MPa),≤20MPaで動作する小型掘削機 (6トン未満) のパイロットおよび補助バルブブロックに適しています..

ステンレス鋼 (腐食耐性のある用途)

304 または 316 ステンレススチールは,厳しい環境で例外的な腐食耐性を提供します. 低硬さとより高い加工複雑性にもかかわらず,それは鉱山,沿岸部のバルブブロックのために不可欠です.,腐食性のある用途です

製造仕様

プロセス	CNCフレーシング,掘削,タップ,磨き,磨き,脱皮
許容性	±0.002-±0.005 または100%QC検査で顧客の仕様に応じて
表面処理	砂吹き,アノイド化,粉末塗装,塗装,磨き,電球化,ガルバン化,PVD塗装
試験装置	CMM,高度計,マイクロメートル,プラグ計,硬度計,荒さ測定
仕様	OEM サービス厳格に図面とサンプルに従って
適用する	OEM CNC加工,鉱山用アクセサリー,機械部品,トラック部品,自動車部品,工業部品
図形形式	2D (PDF/CAD) 3D (IGES/STEP)

品質保証と製造能力

構造管理システムで働く高技能労働力
迅速な応答とすべての顧客の問い合わせに対するサポート
製品品質を保証する 10年以上以上の専門的な製造経験
生産能力が量要求を満たす
衛生的な生産環境において厳格な品質基準を維持する
総合的な品質管理プロセス
- 入荷品質管理 (IQC) - 原材料の検証
- プロセス中の品質管理 (IPQC) - 製造段階の検査
- 最終品質管理 (FQC) - 完成品の検証
- 出口品質管理 (OQC) - 100%の出荷前の検査
専用の販売後のサービスとサポート

概要

液圧バルブブロックの設計と材料の選択は,機能要件と運用条件を組み合わせます.メインバルブブロックは45#または27SiMn鋼を使用して強度と圧力耐性を優先します試験バルブブロックは,精度とコストを45%の鋼でバランスさせ,補助バルブブロックは,ツール接続性と重量を考慮した鋼またはアルミを使用します.熱処理や磨きを含む加工技術が性能に重大な影響を与える油路の精度や表面の質が不十分である場合,運用上の問題や漏れを引き起こす可能性があります.
